【安全月】神奇“爪子”助力世界第一锚安全施工

“为胜，正在施工的槽段泥浆液面有异常，你快带着‘爪子’去检测一下！”。张靖皋长江大桥项目常务副总工夏欢急切的声音响起，饶为胜便连忙带着设备赶到槽口开始检测，直到半小时后饶为胜宣布“虚惊一场，槽壁形态正常”，在场的众人才跟着松了口气。

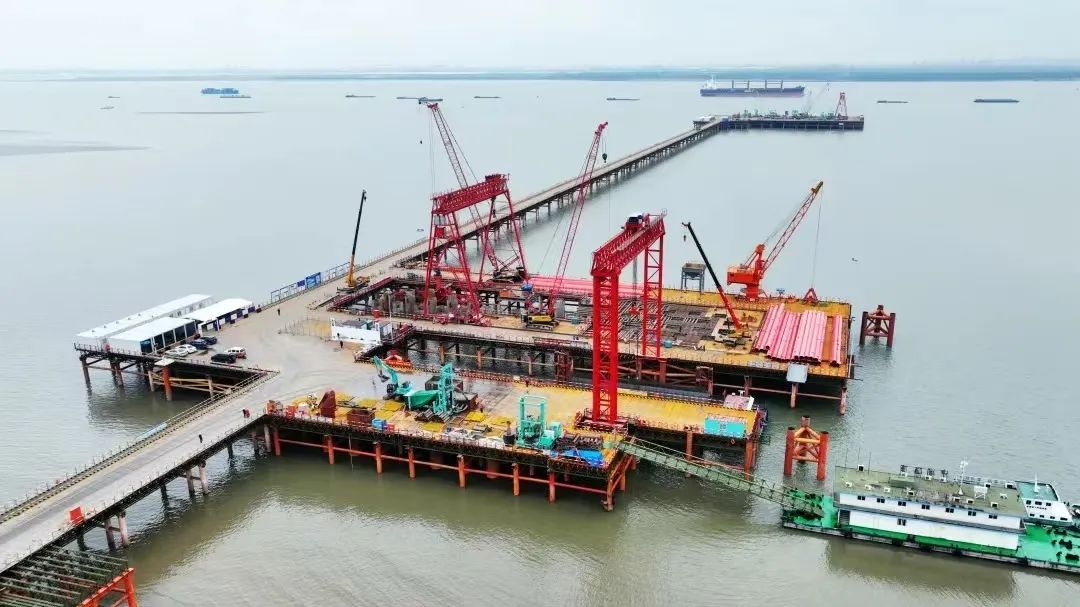

与常规的地连墙不同，张靖皋长江大桥南锚碇采用了世界首创的支护转结构双回字形复合地连墙，其埋深大、异型槽段多，兼之存在重型机械长时间持荷跨槽施工，施工过程中最大临边压力将达到近千吨，各种不利条件都在对地连墙的槽壁稳定性发起挑战，一旦槽壁变形，造成地面沉降，不仅会威胁到现场人员的生命安全，也将给日后的基坑开挖埋下隐患，因此槽内的一点风吹草动，都紧扣着现场每个人的心弦，刚刚这样的“虚惊”在一天中也上演了不止一次，按照饶为胜的话说“哪怕我们每天白跑十次，也比槽壁真出问题强，对于施工条件如此复杂的工程，再谨慎也不为过。”

 常规的槽壁检测采用超声波成槽检测设备，测量过程容易受泥浆浓度影响，张靖皋地连墙槽段整体偏长，局部区域甚至长达十几米，需要将泥浆比重上调来确保槽壁的稳定。这无疑影响了超声波的穿透力和最终检测效果的准确性，“幸好有这个爪子在，测量过程不仅不会受到浓浆的影响，其检测结果也给超声波检测提供了对照，这样大家心里才有底嘛！”饶为胜说。

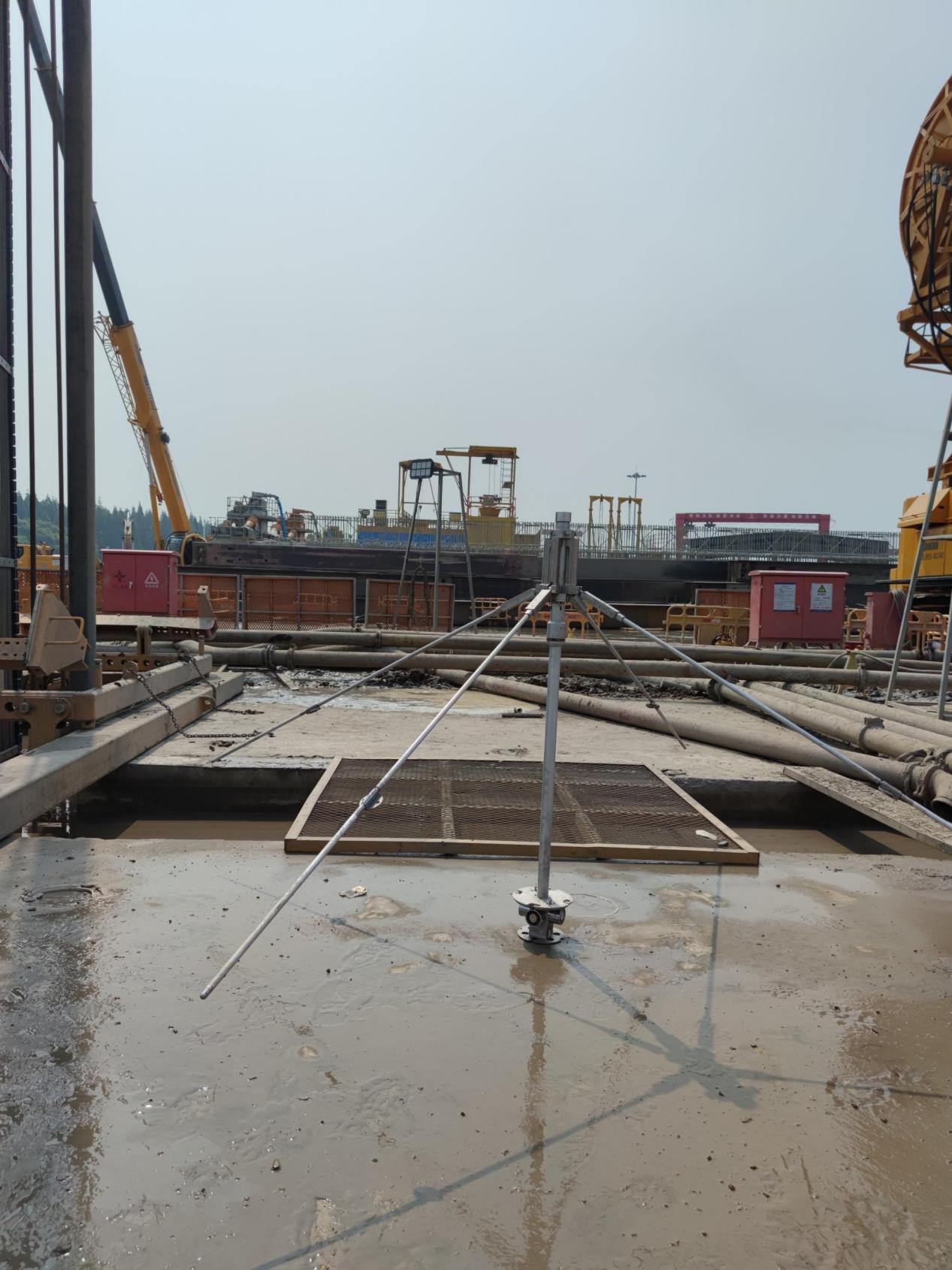

 项目人员口中所说的“爪子”是由技术中心岩土隧道技术部大型桥梁基础团队研发的接触式成槽检测设备，为了克服超声波检测的短板，采用接触式探头替代了超声波探头，接触式探头可在槽内张开4个支臂，像爪子一样卡在槽壁上，设备通过支臂的长度和张开的角度就能监测到槽壁的形态，相邻的2个支臂就能获取一组槽壁形态数据，因此一次测量就能获得2个断面的槽壁形态。

研发团队进一步开发了地下连续墙槽壁三维形态生成软件，基于“爪子”采集的槽壁空间坐标数据，直接生成槽壁垂直度数据，数据即测即得，有利于超深槽段整体的垂直度控制。建立真实槽壁三维模型，现场人员一看便知当前的槽壁形态，更有利于全方位评估成槽质量。地下连续墙槽壁检测手段的革新为我们严格控制成槽质量提供了有利条件，为地连墙安全生产保驾护航。

 安全生产不仅在于现场的精细化安全管控，关键节点的控制质量往往是制约施工安全质量的“卡脖子”位置，技术中心岩土隧道技术部聚焦现场施工痛点，围绕工艺优化、控制自动化、检测智能化等方向，开展安全生产施工技术创新攻关、成果转化和推广应用，研究开发了一系列切实满足现场需求的产品，在项目工序各个节点辅助风险点控制，为有效遏制重大风险事故、促进安全生产提供强有力的创新技术支撑和保障。

文字：曾旭涛、任梦

图片：饶为胜
