龙潭大桥首张弧形钢筋网片空中翻身成功

技术中心陈斌 李冬冬 二公司刘航

4月9日，龙潭大桥首张弧形钢筋网片空中翻身成功，标志着钢筋网片柔性制造生产线TD6000-30第二代设备正式进入生产阶段。

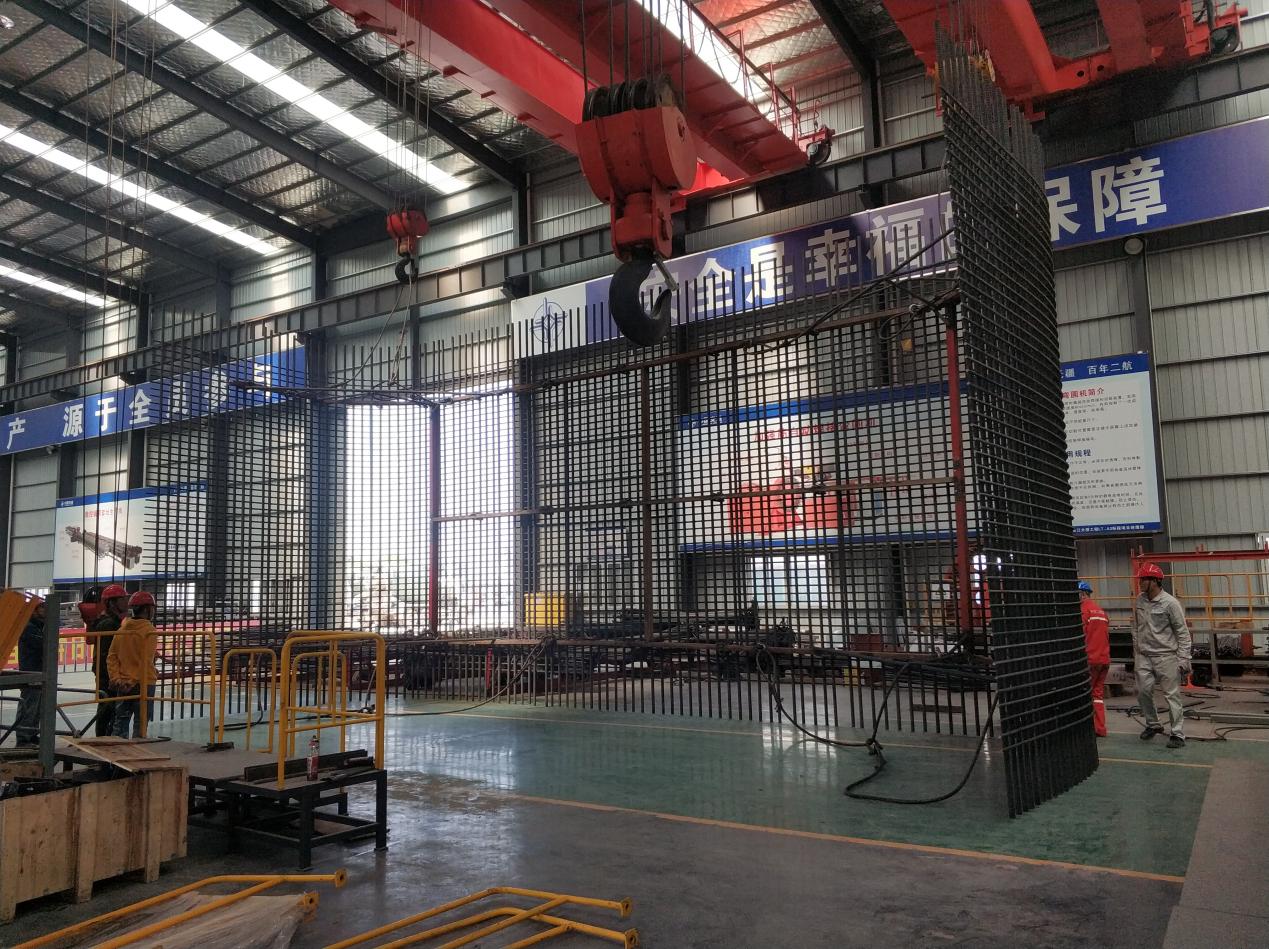

龙潭大桥首张弧形钢筋网片有Φ40主筋123根，Φ22箍筋50根，总重约10.117吨，弧形钢筋网片翻身站立后，空间尺寸约为11.7m×4.3m×5.98m。由于弧形钢筋网片体型大，质量重，网片整体柔性大。为保证弧形钢筋网片在移动翻身过程中的刚度、强度以及避免网片的几何形状发生不可逆的损伤，采用固形工装适配网片几何轮廓。并用四点抬吊工装的方式，进行弧形钢筋网片的移动和翻身，有效的保护了弧形钢筋网片的结构和几何轮廓。空中翻身成功的弧形钢筋网片现已成为龙潭LT-A3项目部一道新景观。

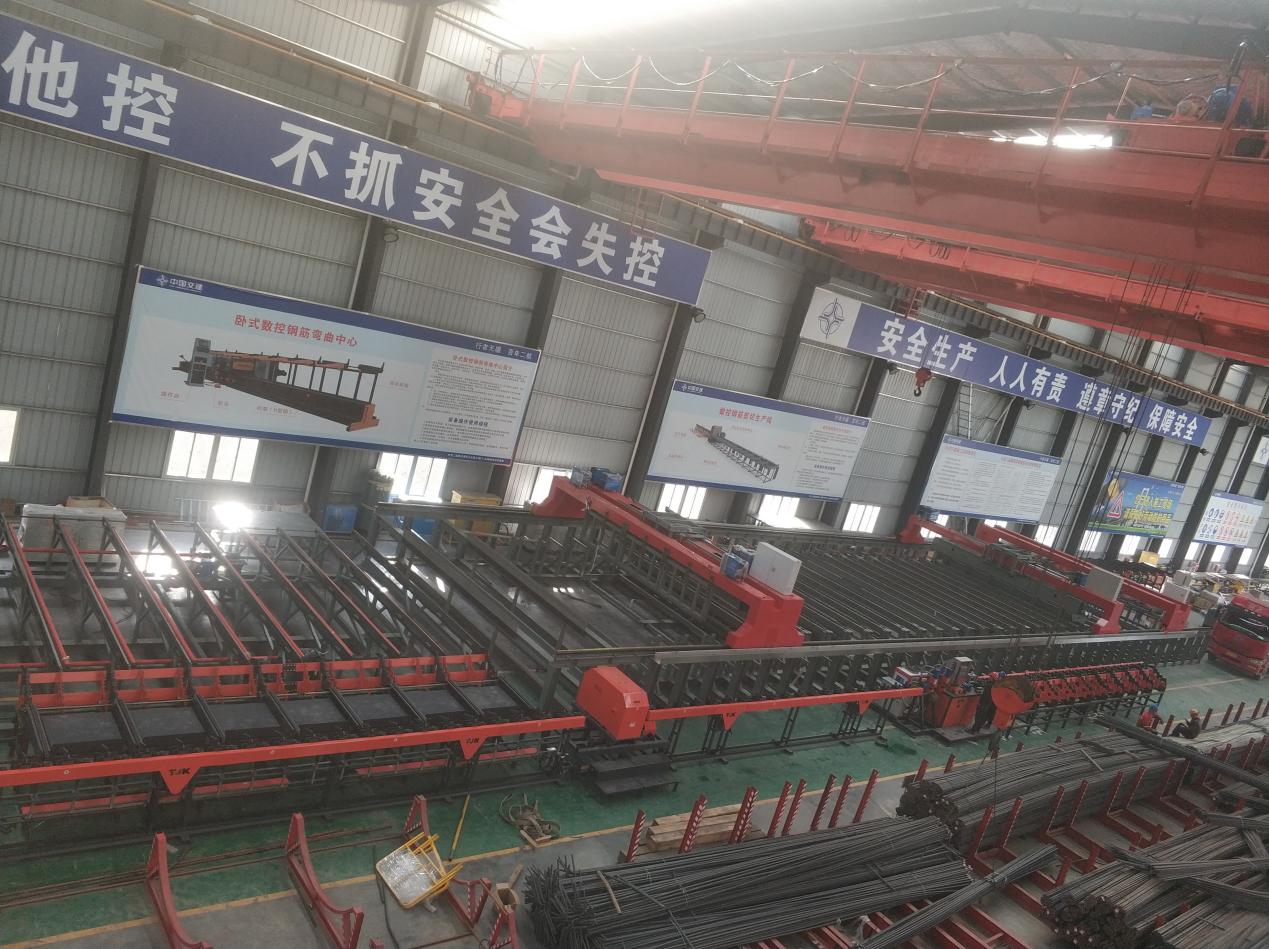

钢筋网片柔性制造生产线是超高混凝土桥塔钢筋部品化施工核心装备，通过工业化方式制造钢筋部品所需的钢筋网片单元，实现了桥塔钢筋绑扎焊接工业化制造。钢筋网片柔性制造生产线TD6000-30二代设备是在第一代设备的基础上改进优化而来，增加了圆弧弯折、自动剪切下料、自动穿丝等功能，并对设备进行了一定的优化，如弯折机构防下沉装置、行走龙门高度降低、轨道尺寸加宽等。二代产品网片生产工艺与一代相同，但是针对龙潭塔柱钢筋有两个四分之一圆的弧形特点，特别研发了网片弯弧机构，并成功应用于首张弧形网片。

第一代钢筋网片柔性制造生产线TD6000-30已在深中通道伶仃洋大桥东索塔钢筋部品化建造中发挥了关键作用，截止2021年4月9日，深中通道生产线已经制造弯折网片逾290张，有力支持了深中通道项目建设。第二代钢筋网片柔性制造生产线TD6000-30也将在龙潭大桥索塔钢筋部品化施工建造中继续勇担重任，打造二航局工业化建造新名片。
