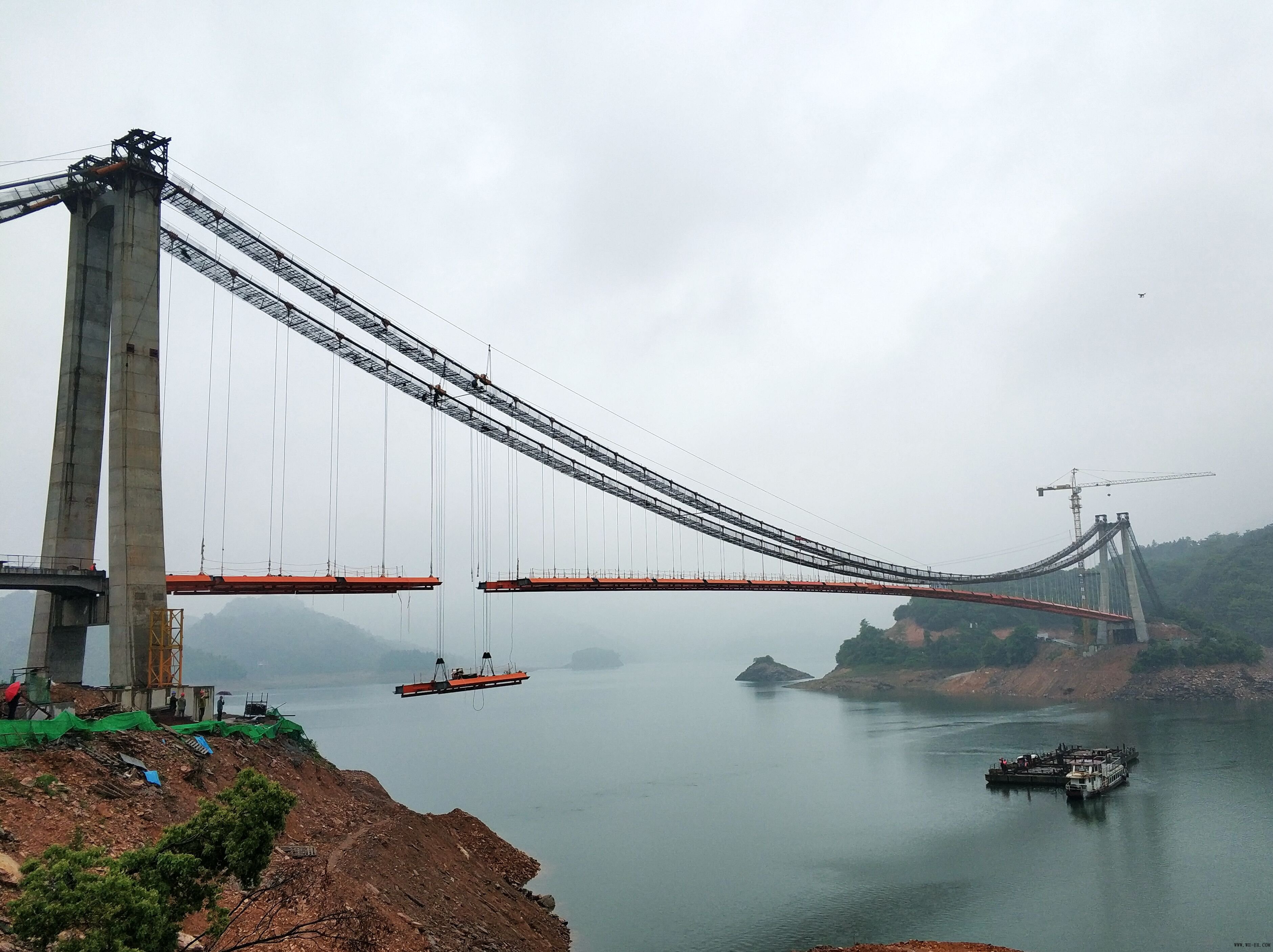

2018年4月26日,攸县酒埠江景区首座钢箱梁悬索大桥——水云桥钢箱梁吊装全部完成,大桥主体工程完工。接下来将进行预制板安装及主缆缠丝防腐处理和大桥装饰等附属工程施工。
水云桥是酒埠江景区标志性工程,位于株洲市攸县境内,全桥总体布置为(16.3+338+16.3),桥梁全长376.6米,为双塔单跨钢箱梁悬索桥。该桥设计了三个观景平台,为玻璃结构,专门为游客欣赏酒仙湖美景,据了解,这是湖南省内第二座在景区里建设的景观人行桥,建成后它将成为酒仙湖景区环湖游览的咽喉部分。
作为大桥承建单位,中交二航局攸县酒埠江景区水云桥项目部克服困难、优化方案,工程技术人员通过科技攻关,并研究出“深水区钢箱梁由缆索吊机直接从运梁船上起吊安装,索塔处钢箱梁由缆索吊机起吊后使用边跨卷扬机荡移安装”的方法,将加劲梁运输船定位在缆载吊机的吊点下方,定位误差不大于50厘米。缆载吊机放下吊具,然后根据缆载吊机吊具位置,通过收放运梁船锚绳进行精确定位。
受桥位处场地及地形限制,塔柱两侧约有三节加劲梁位于酒仙湖斜坡面上,酒仙湖水位在丰水期和枯水期最大高差达10米多,加劲梁吊装时期,正处于水库枯水期,需采用缆载吊机结合边跨卷扬机荡移安装。由于该区段处吊高较小,一次荡移角度较大,分两到三次荡移安装。林湾、攸女两侧加劲梁荡移角度最大约为26度,加劲梁重25.11吨,最大荡移力为14.2吨。
自2018年3月22日第一节钢箱梁吊装成功后,经过一个多月时间的努力,圆满完成全部钢箱梁吊装。线形调整后,会将钢箱梁进行永久栓接和环向接缝焊接,形成整座大桥。
水云桥主体工程是完善酒埠江南湖片区交通网络,打造环湖游道的关键性工程,也为2018年7月1日酒埠江景区开园打下坚实基础。
二航四 库青晨 陈荣胜
